村田片狀電感器結構圖分享
一、電源線用/一般用
①繞線型

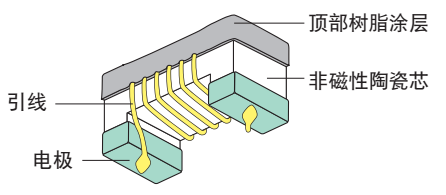

結構圖1
其特性表現為寬感值范圍，良好的直流偏置電流特性。
②疊層型

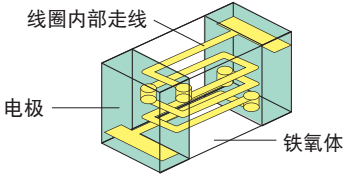

結構圖2
其特性表現為小型輕質、低直流電阻。
二、射頻電感器
①無線電頻率用繞線型電感器

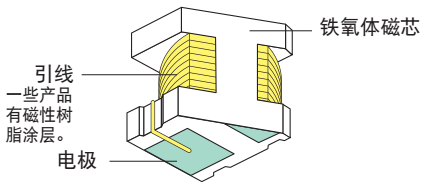

結構圖3
該類型電感器其特性表現為高Q值，大感值。
②中頻用繞線型電感器
與無線電頻率用繞線型電感器相比，中頻用繞線型電感器采用的磁芯為高頻用鐵氧體磁芯。

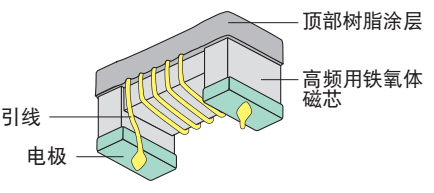

結構圖4
中頻用繞線型電感器其特性表現為中頻用高Q值。
③疊層型電感器
結構圖5
疊層型電感器其特性表現為工業標準設計。
④薄膜型電感器

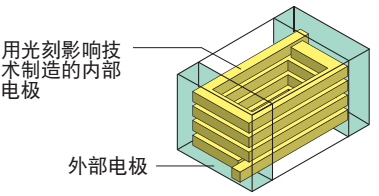

結構圖6
薄膜型電感器用光刻影響技術制造內部的電極，其特性表現為尺寸小，高Q值。
