新唐代理力推新唐科技MCU應用于DALI 2.0照明控制方案
深圳穎特新科技作為——新唐在大陸的代理商，新唐合作伙伴，Nuvoton代理商。負責新唐解決方案系列在中國區的推廣，解決客戶在使用新唐系列產品中存在的問題。
供應新唐科技DALI 2.0燈光控制解決方案，搭載基于ARM Cortex －M0內核的NuMicro Mini57系列微控制器，最高運行頻率高達50MHz，內嵌32KB Flash內存及4KB SRAM，在DALI 2.0的應用中可支援多種的協定。例如，標準207的LED裝置、標準202的緊急燈等。該方案亦整合了DALI BUS界面，可連接DALI系統與其它DALI產品互動，為DALI設備的開發者，帶來了極大的便利性。
該方案主要實現DALI 2.0所需的多主機控制，此外，所需的軟硬件完全開源，是一個對于開發者極為友善的平臺，借由NuMicro Mini57系列的高運算能力，快速轉化資料以進行裝置控制，開發者亦可以實現復合型裝置應用。
方案特色
符合DALI2.0協議；
支持DALI2.0多主機互動模式；
具有總線沖突檢測及修復功能；
電路簡單，成本低；
寬電壓輸入支援8到24伏；
16位PWM輸出控制；
PWM可觸發ADC；
硬件捕捉（Capture）功能；
芯片工作溫度105度。

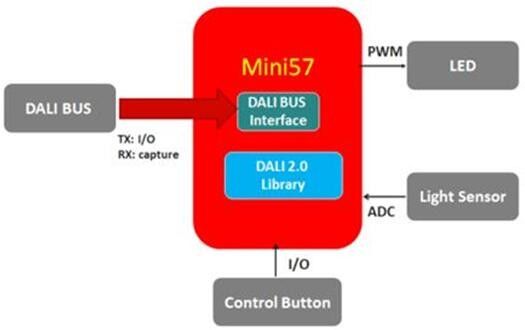

新唐科技MCU應用于DALI 2．0照明控制方案的系統方案圖

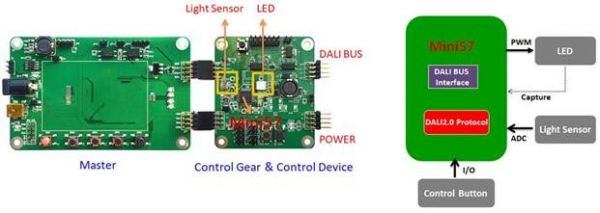

新唐科技MCU應用于DALI 2．0照明控制方案的規格說明
相關IC
控制裝置：Mini57EDE；
控制設備：N76E003；
適用于DALI Master的NUC240SE3AE。
方案應用
提供完整的Dali 2．0協議
IEC62386－202（緊急照明）；
IEC62386－203（高強度燈泡）；
IEC62386－206（1－10V轉換器）；
IEC62386－207（RGB LED燈）；
IEC62386－209（顏色控制器）；
IEC62386－303（感應傳感器）；
IEC62386－304（亮度傳感器）。
